消失模涂料有鑄件尺寸形狀精確重復性好
消失模涂料有鑄件尺寸形狀精確重復性好
技術領域
[0001]
背景技術
[0002]

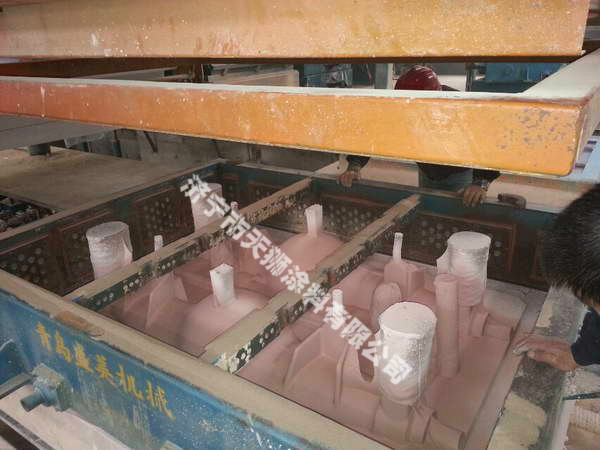

消失模涂料又稱實型鑄造，是繼地面造型后一種新型鑄造方式，具有鑄件尺寸形狀精確，重復性好，具有精密鑄造等特點，消失模涂料中需要用到砂箱，將白模模具放入型砂振實澆鑄，現有的砂箱體積龐大，且不設有落砂孔，需要翻箱操作，取走鑄件與型砂，這樣的方式不僅對鑄件質量產生影響，也容易產生安全事故，現有的砂箱冷卻較慢，生產效率不高，針對這種情況，現提出一種消失模涂料砂箱。
發明內容
[0003]
消失模涂料在于提供一種消失模涂料裝置，該裝置抽真空氣壓穩定，不易發生塌箱問題，有利于減少鑄造事故，提高鑄件質量，保護作業人員人身安全，底部出砂，不需要翻箱出砂，有利于延長砂箱使用壽命，且令型砂回收更有效率，有利于提高生產效率，不使用翻箱出砂亦減少了安全隱患，冷凝管有利于鑄件及型砂的冷卻，降低了鑄件生產時間，有利于提高生產效率。
[0004]
消失模涂料可以通過以下技術方案實現：
[0005]
一種消失模涂料砂箱，包括箱體，所述箱體內設有型腔，型腔內四個角落均設有氣腔，氣腔上設有陣列分布的通氣孔，通氣孔內均設有隔砂網。
[0006]
所述箱體兩側均設有陣列分布的吊耳，吊耳一均設有卡塊，箱體下方四周均設有振砂器卡槽。
[0007]
所述型腔中心位置設有落砂孔，箱體下端設有陣列分布的卡條，卡條內設有滑槽，左右兩個卡條上的滑槽組成一個完整的滑槽，滑槽內設有擋板，擋板一端設有拉桿。
[0008]
所述箱體內設有氣密腔與真空腔，氣密腔外的箱體上設有抽氣管，氣密腔內設有冷凝管。
[0009]
所述冷凝管包括上橫水管，上橫水管之間設有直角連接管，四根所述上橫水管組成一個正方形筐，上橫水管下端設有陣列分布的第一定位孔，第一定位孔內均設有豎冷凝管，其中一根所述上橫水管一側設有陣列分布的入水孔，入水孔內設有第一入水管與第二入水管，豎冷凝管插入下橫水管上陣列分布的第二定位孔內，下橫水管之間同樣由直角連接管連接為一個正方形筐，其中一根所述下橫豎管一側設有陣列分布的出水孔，出水孔內設有第一出水管與第二出水管。
[0010]
所述箱體上方設有防塵蓋，防塵蓋上設有澆口孔與把手。
