產品分類
聯系我們
- 濟寧市天獅涂料有限公司
- 地址:山東濟寧魚臺東外環路開發
- 手機：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網址：http://www.uniqcc.cn/
消失模涂料鑄型后澆注涂料層加厚
消失模涂料鑄型后澆注涂料層加厚
消失模涂料的涂料層加厚，不易點燃，在澆注時發生的氣體也多，對鑄件不利。因此，粘結劑的加入量應控制在6—10％的范圍內。
采用以汽油為溶劑、以松香為粘結劑時，松香應該用一級黃色透明的，因為松香在汽油中溶解速度很慢，質量差的松香，很難溶解。用酒精力溶劑時，松香質量要求即可降低，即使是2—3級的松香，亦能溶解。一般酒精松香涂料的強度較差，加入少量的粘土或糊精，可以提高其強度，但不宜過多，以免影響涂料的燃燒和蒸發。
快干涂料在消失模涂料過程中，由于酒精、汽油等溶劑的揮發，使涂料的濃度增加，噴刷困難，揮發速度愈快，這種現象也愈嚴重。所以需要經常加入配好的溶劑，并用噴霧器噴涂。
消失模涂料使用涂料時很重要的一個問題，是涂料層的厚度。如果涂料層厚度不夠，扎高溫液體金屬的沖刷，漲壓和砂型本身的塑性變形等作用下，涂料就不可能保持完整的隔離層，而影響它起鑄型保護層的作用。
消失模涂料快干涂料的涂料層厚度在0．8一l毫米之間較為合適，過厚的涂料層不但噴刪不易，而且很容易剝落。

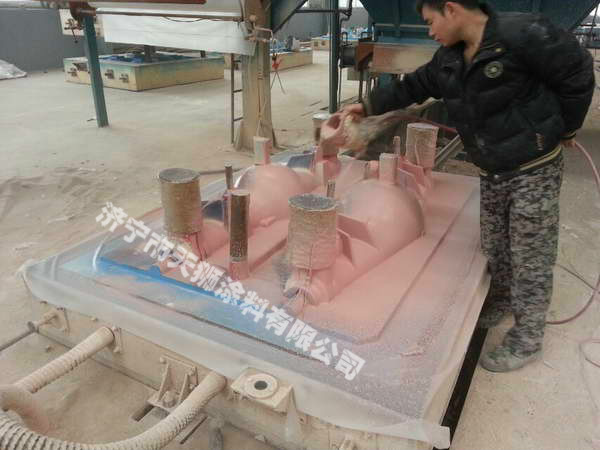

消失模涂料快干涂料在噴刷到鑄型表面之后，可以自然晾干，也可以點火燃燒干燥，·但應注意不能用噴燈火直接烘烤，以免涂料層起泡脫皮。同時噴刷之后應盡快點燃，使硬脂酸、石蠟等物質重新均勻分布在石英粉或鎂砂粉細粉之表面，增加涂料之表面強度。噴剛之后停留時間過長，涂料表面吸收了空氣中之水分，不易點燃。

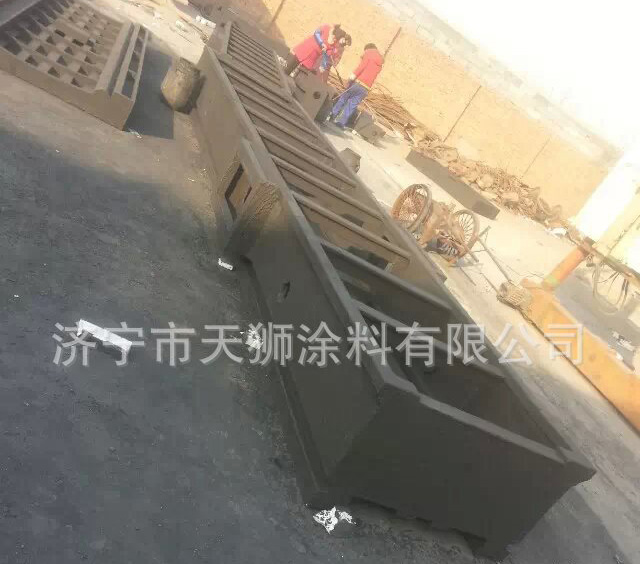

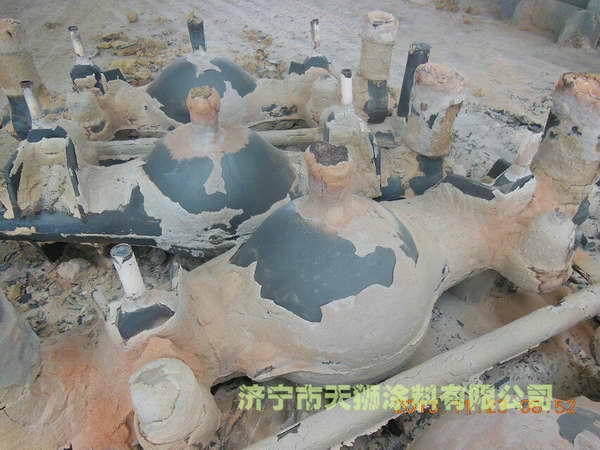

快干涂料易于燃燒，在噴刷過程中，應注意安全。圖29是卷揚帆用法蘭鹽。它是采用表18序號l配方的水玻璃砂快千涂料，消失模涂料鑄型后澆注。
- 上一篇內容: 消失模涂料涂料的作用及對其性能的要求
- 下一篇內容: 消失模涂料應保證金屬液平穩充型
