產品分類
聯(lián)系我們
- 濟寧市天獅涂料有限公司
- 地址:山東濟寧魚臺東外環(huán)路開發(fā)
- 手機：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網(wǎng)址：http://www.uniqcc.cn/
消失模涂料的特點及基本組成

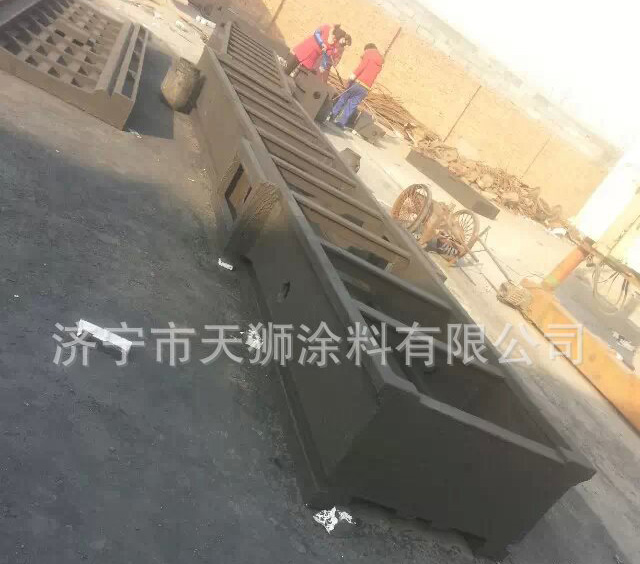

消失模涂料的特點及基本組成
消失模涂料的使用不同于一般鑄造涂料。在普通鑄造中，涂料涂敷在鑄型型腔表面，但在消失模鑄造中，涂料是涂在泡沫塑料模樣上的。消失模鑄造涂料的主要作用是：
1．提高泡沫塑料模樣的強度和剛度，防止模樣在運輸、填砂振動時破壞或變形。圖3—1是不同配方的涂料對模樣剛度的影響，可見合適的涂料能夠提高模型束的剛度，減少變形。
2．澆注時，涂料層是液態(tài)金屬與干砂之間重要的隔離介質，見圖3；2。÷涂層將金屬液和鑄型分開，防止金屬液滲入干砂中，以保證得到表面光潔、無粘砂的鑄件。同時，防止干砂流入金屬液與泡沫、
3．涂料層能讓泡沫塑料模熱分解的產物(大量的氣體或液體等)順利地排逸到鑄型中去，防止鑄件產生氣孔、炭黑缺陷等。由于澆注不同合金時澆注溫度不同，泡沫塑料模型的分解產物區(qū)別很大。澆注黑色金屬時，以氣態(tài)產物為主，涂層要有較高的透氣性，而澆注鋁合金時熱解產物則以液態(tài)為主。要求液態(tài)分解產物能夠與涂層潤濕，順利地滲入涂層，排出型腔。
在很多情況下，涂層排出分解產物的能力與涂層的強度性能是一對矛盾。對于消失模涂料而言，既要對泡沫塑料模樣的裂解產物有好的吸附能力和透氣能力，同時要求有高的涂層強度，另外還要有很好的涂掛工藝性能。澆注鋁鑄件時，由于金屬液溫度較低，流動性差，為了避免由于鑄型過度傳熱造成鋁液溫度下降過多，造成澆不足等缺陷，要求用于鋁消失模鑄造的涂料還應具有良好的絕熱性。3．重．2 消失模涂料的基本組成
消失模涂料一般由耐火材料、粘結劑、載體(溶劑)、表面活性劑、懸浮劑、觸變劑以及其他附加物組成。各種組分被均勻混合在一起，在涂料的涂掛和金屬液澆注過程中綜合發(fā)揮作用。
1．耐火材料15’ 耐火材料是涂料中的骨干材料，它決定涂料的耐火度、化學穩(wěn)定性和絕熱性能。常用的耐火材料有剛玉、鋯砂、硅砂、鋁礬土、高嶺土熟料、氧化鎂、硅藻土等。表3—1是幾種常用耐火材料的物理化學性能。
- 上一篇內容: 消失模涂料能吸附澆注時發(fā)生熱分解氣體
- 下一篇內容: 消失模涂料棕剛玉改善透氣性
