產品分類
聯系我們
- 濟寧市天獅涂料有限公司
- 地址:山東濟寧魚臺東外環路開發
- 手機：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網址：http://www.uniqcc.cn/

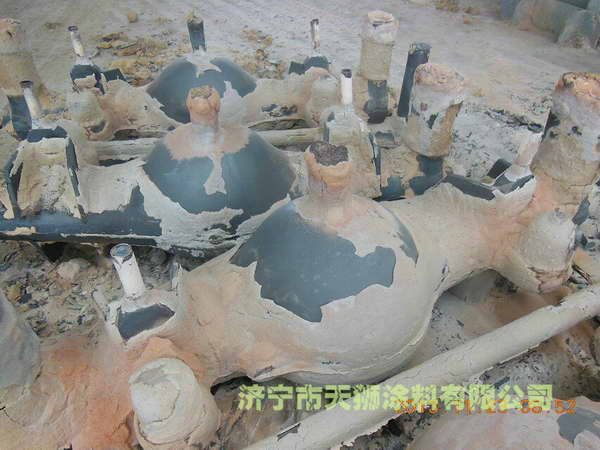

消失模涂料提高泡沫模組剛性
消失模涂料提高泡沫模組剛性
目前，消失模涂料的應用日益廣泛。涂料質量是消失模涂料工藝的要素之一。涂料的作用是提高泡沫模組的剛性；使模組氣化產物迅速逸出；使金屬液與干砂隔離，從而獲得表面光潔的鑄件。發達國家的消失模涂料技術已相當成熟，鑄造廠商一般采用商品涂料。國內對消失模涂料研究起步較晚，目前該種涂料質量與國外相比，尚有一定差距，而進口涂料價格昂貴。根據生產需要，本文研制了一種性能優良而成本較低的水基鑄鐵用消失模涂料，并將研究結果與美國阿什蘭德化學公司(Ashland)的涂料進行了對比。
1 涂料組成
消失模涂料一般由耐火填料、載液、黏結劑、懸浮劑和助劑組成。
1．1 耐火填料
鑄造用消失模涂料除了能防止黏砂外，還必須有足夠的透氣性。消失模鑄件易出現縐皮缺陷，其主要成因是模樣不完全分解的液化產物未能全部透過涂層或被涂層吸收，而積聚在鑄件表面。為此應采用粒度較粗(180～240目)的淺色耐火填料，而不宜使用石墨填料。我們對美國阿什蘭德化學公司消失模涂料X射線衍射分析得知，該涂料主要由高嶺石、鋁礬土和云母組成。根據國內和我省非金屬礦產資源情況，我們決定使用地開石(與高嶺石化學成分相同而晶胞堆壘方式不同)、鋁礬土和石英粉三種耐火填料進行試驗。表1所列為三種耐火材料的理化性質。
1．2 載液
載液可以是水或乙醇。目前醇基涂料用于消失模還存在一些問題，主要是這種涂料在料模上不能點火燃燒，需烘干或風干；涂層的干強度難以提高，醇基涂料不易實現浸涂或涂；成本較高，不如水基涂料安全。因此，我們選用水作載液。模樣刷涂料后風干4～12h或在烘干室烘干，烘干溫度50±5 6C。
1．3黏結劑
黏結劑除了能賦予涂料強度和涂掛性、懸浮性外，還必須克服聚苯乙烯模樣表面的憎水作用，使涂層牢固地黏附于模樣表面，在空氣中不易被氧化，不與模樣喪阿發生化學反應，常用的低溫黏結劑有糊精、亞硫酸紙漿廢液、羧甲基纖維素(即CMC)、聚乙烯醇、聚醋酸乙烯乳液等；高溫黏結劑有水玻璃、硅溶膠、磷酸鹽等。硅溶膠和聚醋酸乙烯乳液三種黏結劑。這三種黏結劑均具有水溶性，表2～表；所列為它-門的技術規格。
- 上一篇內容: 消失模涂料工藝復制原始泡沫模樣狀態
- 下一篇內容: 消失模涂料及造型工藝
