產品分類
聯系我們
- 濟寧市天獅涂料有限公司
- 地址:山東濟寧魚臺東外環路開發
- 手機：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網址：http://www.uniqcc.cn/

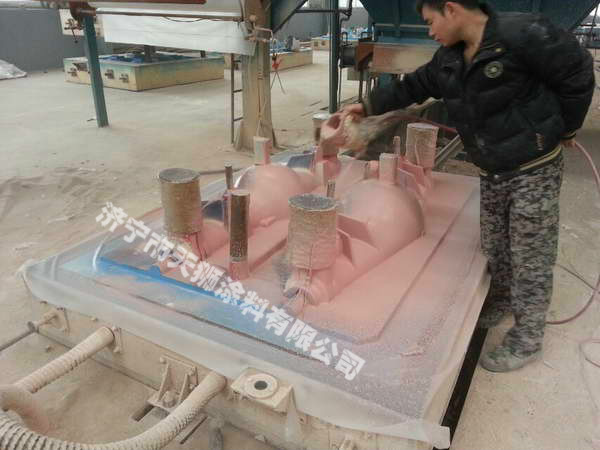

消失模涂料具有脫型性好冷卻效果強
消失模涂料具有脫型性好冷卻效果強
早在年代，國外就對消失模涂料進行了大量的研究，將高性能、無污染的化工產品引入壓鑄涂料領域。使消失模涂料獲得了迅速地發展。人們普遍認為消失模涂料具有脫型性好、冷卻效果強、無污染、鑄件表面光潔，能降低鑄件氣孔率等諸多優點，是較理想的壓鑄涂料。
表9-12序號中的涂料與表9一11序號中的徐料相比，成腹溫度范圍較寬。消失模涂料成膜溫度范圍鉸窄。這是由于油基涂料中油質的高溫表面張力低，能作為良好的載體向四周擴散，在較高的型腔溫度下也不會劇烈揮發干燥和剝離型面。而消失模涂料含有大量水分，水對溫度較為敏感，故造成消失模涂料成膜溫度范圍變窄‘從成膜溫度范圍在110基280℃之間的情況分析，消失模涂料成膜溫度范圍一般持合壓鑄工藝的要求。
涂料成膜性除溫度之外，噴涂壓力也很重要。由于噴射壓力的關系，液滴沖擊到型畫上將形成不同形狀。因此壓禱生產中，噴涂壓力也應予以重視。
涂科朗發氣性：在第一階段（250耀），消失模涂料的發氣量高于油基涂料；在第二階段（250℃一觀它）油基涂料的發氣量高于消失模涂料。按壓鑄工藝的要求，壓鑄型腔溫度一般在150一250℃之間，第一階段的揮發氣體在合型前產生，故對鑄件氣孔率無大影響。油基涂料第二階段發氣量較消失模涂料高出63.84認故油基涂科對壓鑄件的氣孔率有較大影響。
在抗咬合性方面，油基涂料憂于消失模涂料。其原因為油質具有較高的粘度。易粘附于鋼球表面，在鋼球高速旋轉時。在鋼球間形成“油楔’。
表9-12序號中的3號涂料是前蘇聯采用的消失模涂料，主要組成有乳化劑、石墨、經甲基纖維素、磺烷油以及一定濃度的氨水等。
乳化劑加入在涂料中可以改善噴涂性能。提高潤滑性和涂料的附著力。
- 上一篇內容: 消失模涂料提供的保護作用與膜厚度成正比
- 下一篇內容: 消失模涂料以保護壓型改善鑄件表面質量
