產品分類
聯系我們
- 濟寧市天獅涂料有限公司
- 地址:山東濟寧魚臺東外環路開發
- 手機：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網址：http://www.uniqcc.cn/

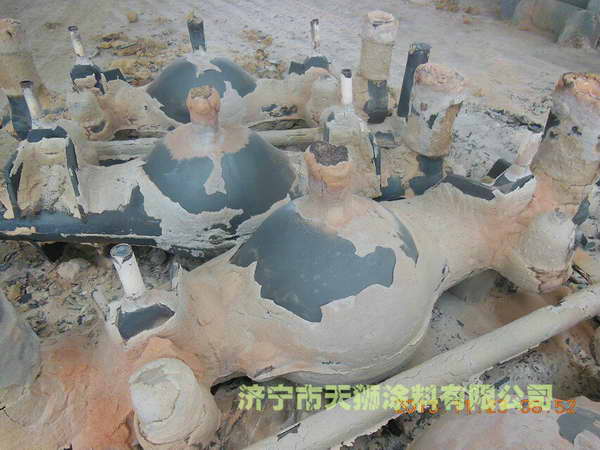

消失模涂料表面光潔涂料的原材料及性能
為了彌補模樣的表面缺陷，消失模涂料可采用低熔點的石蠟、蜂蠟、硬脂酸等填料，以及從乙醇、甲醇等有機溶劑中選用一種或多種為溶劑，并由此而配制成表面光沽涂料。
為進一步降低模樣的表面粗糙度和加速模樣的氣化，對一些大面積的表面粗糙和淺的凹陷，消失模涂料則宜選用殘留物少、易氣化和成膜性好的消失模涂料涂料，或聚甲基丙烯酸甲酯的樹脂涂料。
消失模涂料除消失模涂料和聚甲基丙烯酸甲脂外，多數填料的殘渣含量較高，過多地使用會影響鑄件質量。所以除一些小面積較深的小孔或凹陷缺陷可酌情采用外，一般不主張選用以這類填料為基的表面涂料。
消失模涂料又稱硝化纖維素或硝化棉。外觀呈纖維狀，易燃，其密度隨含氮量而異。硝酸纖維素不溶于水，部分或全部溶于乙醇、甲醇、醋酸乙酯和丙酮溶液中。
消失模涂料選擇消失模涂料，除考慮它的含氮量外，還應考慮它具有合理的粘度。消失模涂料的粘度(以秒數計算)愈高其溶于溶劑的性能愈好，相應成膜性就愈差(即涂層厚度愈薄)。為了獲得厚實的薄膜層，應盡量選擇低粘度的硝酸纖維素。消失模鑄造用涂料最好選擇含氮量10.4％一11％；粘度為0．5—5s的消失模涂料。
聚甲基丙烯酸甲酯，俗稱(0號)造牙粉，其相對分子質量為20～30萬。用由丙酮、二氯乙烷、醋酸丁酯和香蕉水組成的混合液為溶劑。
聚甲基丙烯酸甲酯涂料并非直接涂刷或噴在模樣表面，而是預先將其噴涂在發泡模具的表面，使其形成一層薄膜，然后按照成形發泡工藝進行操作。在發泡過程中，這層薄膜受熱而泡沫珠粒則膨脹。
借助薄膜與聚苯乙烯有良好的粘合力，使其從模具的內腔脫離，轉移覆蓋到泡沫塑料模的表面，由此降低了模樣的表面粗糙度。
- 上一篇內容: 消失模涂料提供的保護作用與膜厚度成正比
- 下一篇內容: 消失模涂料的耐火粉料主要技術指標
